Kable szeregowe RS-232 oraz standardy RS-422 i RS-485 - historia, rodzaje i zastosowania w praktyce

20 wyświetleń Opublikowano: 2025-06-13


RS-232 – początek ery komunikacji szeregowej

Standard RS-232 (EIA-232) powstał w latach 60. XX wieku jako sposób na komunikację między terminalami i modemami. Kabel szeregowy RS-232 używa napięć różnicowych względem masy (logiczna „1” to od -3V do -15V, a „0” to od +3V do +15V) i wymaga pełnego ekranowania przewodu. Złącza to zazwyczaj DB9 lub DB25, a transmisja odbywa się w trybie punkt–punkt, na niewielką odległość (do 15 m).

Rodzaje przewodów RS-232

  • Kabel prosty (1:1)

Stosowany w połączeniach kabel szeregowy prosty urządzeń DTE–DCE (np. komputer ↔ modem). Piny połączone są bezpośrednio (pin 2 do 2, 3 do 3 itd.).

  • Kabel typu null modem (nazywany częściej krosowanym)

Zamienia linie Tx i Rx, umożliwiając komunikację dwóch urządzeń typu DTE, np. PC ↔ PLC bez modemu. Występuje w wersjach z pełnym okablowaniem (z sygnałami sterującymi) i uproszczonych.

Adaptery RS-232 – port savery i konwertery

W walizce każdego serwisanta czy integratora systemów automatyki nie może zabraknąć zestawu adapterów RS-232 oraz adapterów typu Null-Modem F-F oraz F-M. To podstawowe narzędzia pracy, które pozwalają szybko dopasować złącza DB9 do konkretnej konfiguracji urządzeń i uniknąć przestojów w diagnozie czy konfiguracji sprzętu.

  • DB9 męsko–męski (M–M) – stosowany w przypadku, gdy oba urządzenia wyposażone są w żeńskie porty RS-232. Często spotykany w sytuacjach testowych lub przy konfiguracji urządzeń laboratoryjnych, routerów, sterowników PLC czy modemów GSM.
  • DB9 żeńsko–żeński (F–F) – umożliwia połączenie dwóch urządzeń z męskimi portami szeregowymi. Jest niezbędny, gdy oryginalny kabel szeregowy posiada nietypową konfigurację złączy, a zachodzi potrzeba odwrócenia płci interfejsu.
  • DB9 męsko–żeński (M–F) – najczęściej wykorzystywany jako tzw. port saver. Montowany bezpośrednio na porcie urządzenia, chroni oryginalne gniazdo przed zużyciem mechanicznym wynikającym z częstego podłączania i odłączania przewodów. Sprawdza się również jako przedłużacz lub konwerter płci w niestandardowych instalacjach.
  • Adapter Null-modem DB9 (M–F) – umożliwia bezpośrednią komunikację pomiędzy dwoma urządzeniami typu DTE (np. komputer ↔ sterownik) poprzez zamianę sygnałów Tx i Rx oraz linii sterujących. Przydaje się w środowiskach serwisowych, gdzie brak modemu, a wymagane jest połączenie logiczne.
  • Adapter Null-modem DB9 (F–F) – stosowany do symetrycznego połączenia dwóch urządzeń z męskimi portami, które wymagają konfiguracji null modem. Szczególnie przydatny, gdy nie ma możliwości użycia kabla skrzyżowanego lub potrzebne jest szybkie dopasowanie w terenie.

Warto mieć przy sobie pełen zestaw tego typu adapterów, ponieważ ich zastosowanie w terenie często decyduje o możliwości szybkiego wdrożenia lub naprawy urządzenia bez potrzeby ingerencji w przewody czy produkcji dedykowanego kabla.

Niektóre adaptery oferują dodatkowe funkcje, np. buforowanie sygnału czy symulację połączenia (loopback).

RS-232 – zastosowania praktyczne

Pomimo ograniczonego zasięgu i niskiej odporności na zakłócenia, RS-232 nadal funkcjonuje w:

  • serwisie urządzeń przemysłowych,
  • programowaniu sterowników,
  • komunikacji z miernikami, wagami, modemami, terminalami i rejestratorami.

RS-422 i RS-485 – przemysłowa ewolucja standardu RS-232

Wraz z rosnącym zapotrzebowaniem na dłuższe zasięgi i odporność na zakłócenia, wprowadzono bardziej zaawansowane standardy:

RS-422 – transmisja różnicowa w trybie master–slave

RS-422 (EIA-422) to standard oparty na transmisji różnicowej, co znacznie poprawia odporność na zakłócenia elektromagnetyczne i pozwala na przesyłanie danych na odległość nawet 1200 metrów. Komunikacja odbywa się jednokierunkowo, ale możliwe jest podłączenie wielu odbiorników (typowo do 10) do jednego nadajnika (układ master–multi-slave).

Złącza: brak standaryzacji – często śrubowe terminale lub złącza DB9/DB25 używane niestandardowo.

RS-485 – pełen duplex i komunikacja wielopunktowa

RS-485 (EIA-485) jest rozwinięciem RS-422 – pozwala na komunikację dwu- lub półdupleksową, przy zachowaniu transmisji różnicowej. Najważniejszą cechą RS-485 jest możliwość zbudowania sieci magistrali z wieloma urządzeniami, nawet do 32 lub 128 węzłów, w zależności od topologii. Jest to najczęściej stosowany standard szeregowy w automatyce, wykorzystywany przez:

  • Modbus RTU,
  • BACnet,
  • systemy HVAC, BMS, SCADA,
  • czytniki kart, panele HMI, falowniki, liczniki energii.

Porównanie interfejsów komunikacji szeregowej: RS-232, RS-422, RS-485

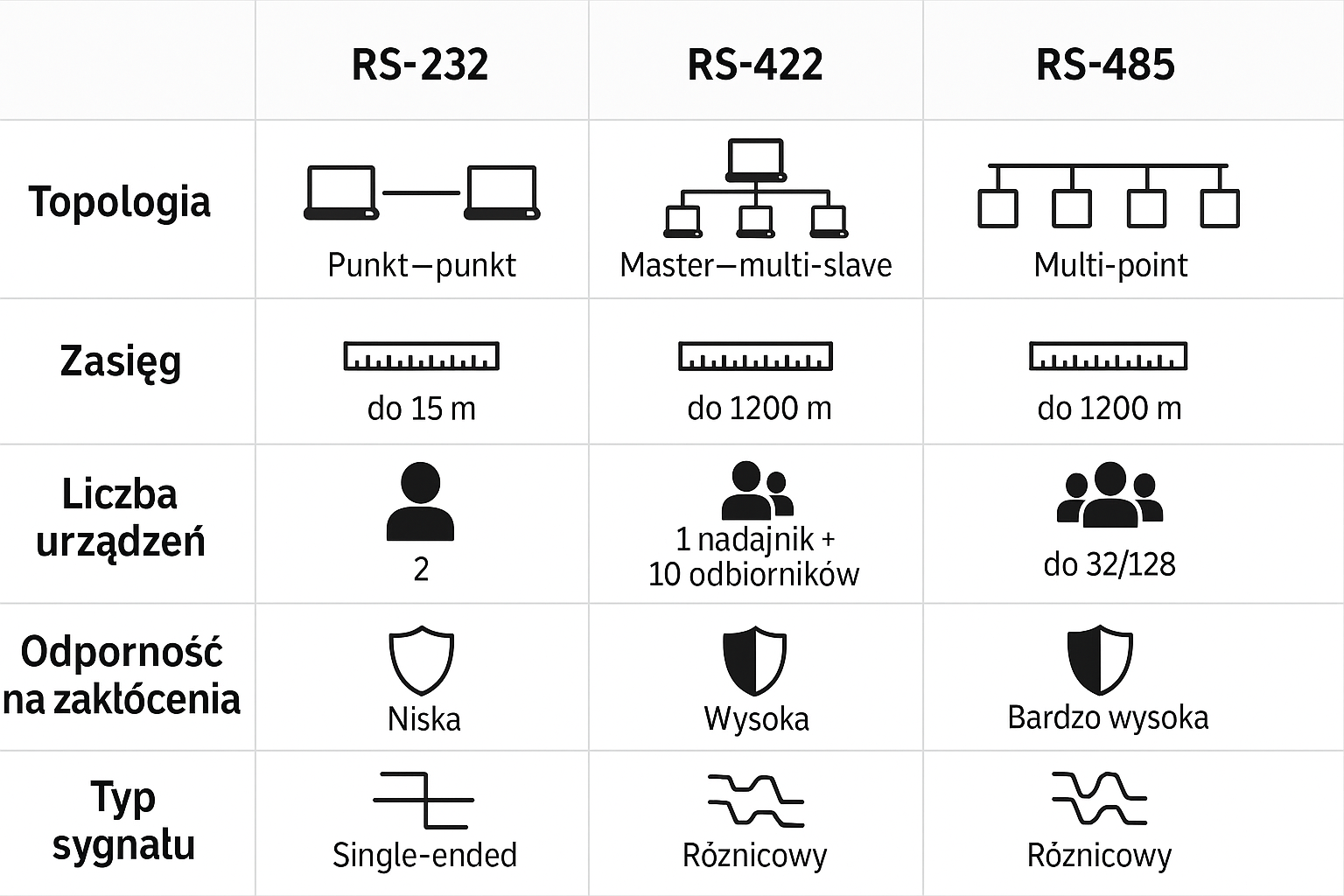

Tabela porównawcza standardów RS232_422_485.png

Powyższa grafika porównuje trzy popularne standardy komunikacji szeregowej: RS-232, RS-422 oraz RS-485. Różnią się one przede wszystkim topologią sieci, zasięgiem transmisji oraz liczbą możliwych do podłączenia urządzeń. RS-232 to klasyczny interfejs punkt–punkt o niskiej odporności na zakłócenia i krótkim zasięgu do 15 metrów. RS-422 wprowadza transmisję różnicową i pozwala na komunikację master–multi-slave na dystansie do 1200 metrów. Najbardziej zaawansowany RS-485 obsługuje komunikację wielopunktową i jest odporny na zakłócenia, co czyni go idealnym wyborem w aplikacjach przemysłowych, SCADA oraz automatyce budynkowej. Typ sygnału również ewoluuje – od single-ended w RS-232 po różnicowy w RS-422 i RS-485, co wpływa bezpośrednio na jakość i niezawodność transmisji.

Podsumowanie – klasyczne, ale niezastąpione

Standardy RS-232, RS-422 i RS-485 pozostają fundamentem przemysłowej komunikacji szeregowej. Ich prostota, stabilność i niezależność od systemu operacyjnego czynią je niezastąpionymi tam, gdzie liczy się deterministyczna komunikacja i niezawodność.

W erze cyfrowej transformacji warto pamiętać, że nowoczesna infrastruktura często opiera się na klasycznych rozwiązaniach – a RS-485 w wielu instalacjach jest jak kręgosłup: niewidoczny, ale kluczowy.
