Stopnie ochrony IP w praktyce – co oznaczają dla urządzeń przemysłowych?

We współczesnym przemyśle, gdzie urządzenia elektroniczne i mechaniczne pracują nieprzerwanie w trudnych warunkach środowiskowych, odporność obudów na czynniki zewnętrzne jest tak samo ważna jak ich parametry techniczne. Standard Ingress Protection (IP) klasyfikuje poziom zabezpieczenia przed wnikaniem ciał stałych oraz cieczy, stanowiąc uniwersalne kryterium dla projektantów, integratorów i użytkowników końcowych.

System kodowania IP – jak go czytać?

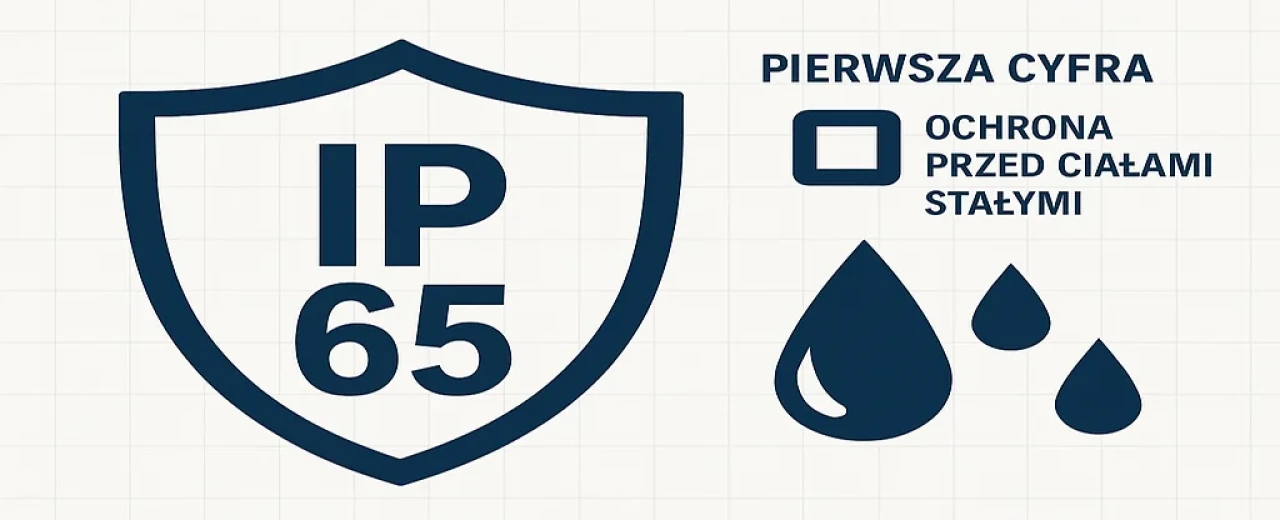

Kod IP składa się z liter IP oraz dwóch cyfr:

  • Pierwsza cyfra – odporność na pył i ciała stałe,
  • Druga cyfra – odporność na wodę i inne ciecze.

Przykładowo, urządzenie oznaczone jako IP65 jest całkowicie pyłoszczelne (6) i chronione przed strumieniami wody (5).

Tabela stopni ochrony IP – szybki przewodnik

Kod IP Ochrona przed ciałami stałymi Ochrona przed wodą Przykłady zastosowań
IP54 Ochrona przed kurzem w ilościach zakłócających pracę Bryzgi wody z dowolnego kierunku Hale logistyczne, biura
IP65 Całkowita pyłoszczelność Strumień wody pod niskim ciśnieniem Szafy sterownicze, linie pakujące
IP67 Całkowita pyłoszczelność Zanurzenie w wodzie do 1 m / 30 min AGV w chłodniach, przemysł morski
IP69K Całkowita pyłoszczelność Woda pod wysokim ciśnieniem i temp. do 80°C Branża spożywcza, farmacja (HACCP)

Stopnie IP a rzeczywiste zastosowania

Choć tabela norm IP jest jednoznaczna, jej interpretacja nabiera sensu dopiero w kontekście praktycznych aplikacji:

  • IP54 – typowa ochrona dla komputerów panelowych montowanych w halach logistycznych, gdzie występują okresowe zapylenia i okazjonalny kontakt z wilgocią.
  • IP65 – standard dla komputerów fanless instalowanych w szafach sterowniczych i liniach pakujących, gdzie pył spożywczy i rozpryski wody są normą.
  • IP67 – niezbędny w przemyśle morskim i górniczym, gdzie zanurzenie w wodzie jest realnym scenariuszem eksploatacyjnym.
  • IP69K – wykorzystywany w branży spożywczej i farmaceutycznej, gdzie maszyny oraz komputery muszą być myte pod wysokim ciśnieniem i w podwyższonej temperaturze (zgodnie z procedurami HACCP).

Praktyczne przykłady – komputery przemysłowe

  • Komputer fanless IP65 – stosowany w automatyce budynkowej, odporny na pył budowlany i wilgoć w systemach HVAC.
  • Jednostka IP67 – montowana w wózkach AGV (Autonomous Guided Vehicles) w magazynach chłodniczych; odporna na kondensację i przypadkowe zalanie.
  • System IP69K – serwery panelowe używane w produkcji napojów gazowanych, czyszczone codziennie gorącą wodą i detergentami.

Wnioski inżynierskie

Oznaczenie IP nie jest jedynie formalnym parametrem, ale krytycznym wskaźnikiem niezawodności. Źle dobrany stopień ochrony prowadzi do awarii, kosztownych przestojów i zagrożenia bezpieczeństwa pracy. Z kolei urządzenia zbyt „przewymiarowane” pod kątem IP generują niepotrzebne koszty inwestycyjne.

Podsumowanie

Dobór stopnia ochrony IP musi być zawsze dostosowany do środowiska. W halach o podwyższonym zapyleniu wystarczy IP65, ale w zakładach wymagających intensywnego mycia konieczne jest IP69K. W praktyce oznacza to, że odpowiednio dobrane urządzenie to mniejsze ryzyko awarii, niższe koszty serwisu i stabilniejsza praca całego systemu.

Dlatego, wybierając komputer przemysłowy lub inne urządzenie embedded, zawsze zwracaj uwagę na jego klasę IP – to najprostsze kryterium, które w praktyce decyduje o cyklu życia urządzenia i bezpieczeństwie inwestycji.
