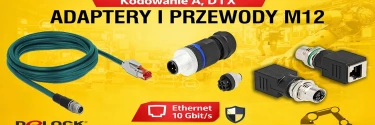

Adaptery i przewody M12 - przemysłowe rozwiązania komunikacyjne z kodowaniem A, D oraz X

W nowoczesnych instalacjach przemysłowych coraz większe znaczenie mają niezawodne systemy połączeń sygnałowych i sieciowych. Standardowe złącza RJ45, powszechnie stosowane w środowiskach biurowych, nie zawsze spełniają wymagania związane z odpornością mechaniczną, szczelnością oraz stabilnością połączenia w warunkach przemysłowych. Odpowiedzią na te potrzeby są złącza M12, które stały się de facto standardem w automatyce, robotyce i przemysłowych sieciach Ethernet.

Jako główny partner marki Delock na rynku polskim, dostarczamy naszym klientom adaptery i kable M12 z kodowaniem A, D i X, zaprojektowane z myślą o stabilnej i bezpiecznej komunikacji w sieciach przemysłowych Ethernet, Profinet oraz EtherNet/IP. Produkty te pozwalają na efektywną integrację urządzeń automatyki z infrastrukturą IT w warunkach przemysłowych.

Standard M12 – charakterystyka i znaczenie w przemyśle

Złącza serii M12 to ustandaryzowane, okrągłe złącza śrubowe, szeroko stosowane w aplikacjach przemysłowych do transmisji sygnałów, danych i zasilania. Nazwa „M12” odnosi się do średnicy gwintu metrycznego 12 mm, który zapewnia mechaniczną integralność połączenia poprzez bezpieczne sprzęgnięcie wtyku z gniazdem. Konstrukcja jest zgodna z normą IEC 61076-2-101, co oznacza, że producenci złącz M12 oferują kompatybilność między urządzeniami różnych marek przy tym samym kodowaniu i układzie styków.

W kontekście przemysłowym konstrukcja M12 ma kilka kluczowych cech, które decydują o jej szerokim zastosowaniu. Po pierwsze, dzięki okrągłej budowie z gwintowanym mechanizmem blokującym połączenie zapewnia wysoką odporność mechaniczną na drgania, uderzenia i cykliczne obciążenia, co jest niezbędne w środowiskach z maszynami o dużej dynamice pracy. Po drugie, typowe złącza M12 uzyskują klasy ochrony środowiskowej IP67 (a nawet IP69K w niektórych wykonaniach), co oznacza, że są całkowicie pyłoszczelne i odporne na zanurzenie w wodzie lub strumienie pod wysokim ciśnieniem — cecha kluczowa dla hal produkcyjnych, myjni przemysłowych czy instalacji zewnętrznych.

Integralną częścią standardu jest kodowanie złącza, które mechanicznie i elektrycznie determinuje sposób łączenia pinów oraz zakres transmisji sygnału. Kodowanie to nie tylko zapobiega pomyłkom montażowym (np. próbie połączenia sygnałowego kabla z kabel Ethernet o innej funkcji), ale również precyzuje maksymalne parametry transmisji danych i napięcia prądu. Różnorodne kodowania (np. A, D, X) definiują zarówno układ styków, jak i ich zastosowanie — od prostych sygnałów DC i połączeń czujnikowych (A), przez sieci Ethernet o przepustowości do 100 Mbit/s (D), aż po aplikacje wymagające wysokiej prędkości transmisji danych do 10 Gbit/s (X).

Takie właściwości mechaniczne i elektryczne sprawiają, że złącza M12 są fundamentem instalacji automatyki przemysłowej, obejmując systemy czujników i aktuatorów, instalacje sieci terenowych oraz nowoczesne sieci przemysłowe klasy Ethernet/IP, Profinet czy EtherCAT.

Kodowanie A – uniwersalne rozwiązanie sygnałowe i sieciowe

Kodowanie A jest jednym z najczęściej spotykanych wariantów złączy M12 i stanowi podstawowe rozwiązanie stosowane w automatyce przemysłowej. W zależności od konfiguracji pinów może być wykorzystywane zarówno do transmisji sygnałów sterujących i zasilania, jak i do komunikacji sieciowej. W wersji 8-pinowej złącza M12 A-coded umożliwiają transmisję danych Ethernet, co czyni je uniwersalnym interfejsem łączącym świat automatyki z infrastrukturą IT.

Adaptery M12 A-coded do RJ45 marki Delock pozwalają na bezpośrednie włączenie urządzeń przemysłowych do standardowych sieci Ethernet bez konieczności stosowania dodatkowych konwerterów. Rozwiązanie to jest szczególnie istotne w instalacjach modernizowanych, gdzie istniejąca infrastruktura sieciowa oparta jest o złącza RJ45, natomiast urządzenia końcowe wyposażone są w interfejs M12.

• integracja sterowników PLC z siecią Ethernet w szafach sterowniczych
• podłączanie paneli operatorskich HMI oraz modułów wejść/wyjść I/O
• zastosowania w automatyce maszyn, liniach montażowych i systemach pakujących

Główną zaletą kodowania A jest jego wysoka uniwersalność oraz szeroka kompatybilność z urządzeniami różnych producentów. Dzięki temu złącza M12 A-coded są często wybierane jako standardowe rozwiązanie w projektach, gdzie kluczowe znaczenie ma elastyczność konfiguracji i łatwość integracji.

Kodowanie D – niezawodny Ethernet przemysłowy do 100 Mbit/s

Kodowanie D zostało zaprojektowane specjalnie z myślą o przemysłowych sieciach Ethernet o przepustowości do 100 Mbit/s. Czteropinowa konstrukcja złącza oraz zoptymalizowany układ styków zapewniają stabilną transmisję danych w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych, typowych dla hal produkcyjnych i instalacji przemysłowych.

Złącza i adaptery M12 D-coded są powszechnie stosowane w sieciach terenowych, gdzie kluczowa jest nie tyle maksymalna przepustowość, co niezawodność połączenia, odporność na drgania oraz powtarzalność parametrów transmisyjnych w długim okresie eksploatacji.

• sieci przemysłowe Profinet oraz EtherNet/IP
• czujniki, enkodery i urządzenia pomiarowe z interfejsem Ethernet
• rozproszone instalacje w halach produkcyjnych i magazynach

Adaptery i kable M12 D-coded Delock są szczególnie cenione w aplikacjach, gdzie liczy się pewność połączenia, odporność na zakłócenia EMC oraz stabilna praca w warunkach ciągłej eksploatacji przemysłowej.

Kodowanie X – transmisja danych do 10 Gbit/s

Kodowanie X zostało opracowane z myślą o nowoczesnych sieciach przemysłowych wymagających wysokiej przepustowości transmisji danych. Dzięki pełnemu ekranowaniu par przewodów oraz rozdzieleniu sygnałów na cztery niezależne pary różnicowe, złącza M12 X-coded umożliwiają transmisję Ethernet o prędkościach do 10 Gbit/s, zgodnie z wymaganiami klasy Cat.6A.

Rozwiązania te znajdują zastosowanie wszędzie tam, gdzie standardowe złącza RJ45 nie zapewniają wystarczającej odporności mechanicznej lub środowiskowej. Kable M12 → RJ45 X-coded Delock pozwalają na bezpieczne połączenie infrastruktury IT z urządzeniami przemysłowymi bez kompromisów w zakresie prędkości i integralności sygnału.

• wysokowydajne przemysłowe sieci Ethernet
• systemy wizyjne, kamery przemysłowe i systemy kontroli jakości
• serwery edge computing oraz przemysłowe komputery IPC

Kodowanie X stanowi obecnie najbardziej zaawansowane rozwiązanie w standardzie M12, dedykowane aplikacjom, w których kluczowe znaczenie mają duże wolumeny danych oraz niskie opóźnienia transmisji.

Kable PUR (TPU) – odporność i elastyczność w aplikacjach dynamicznych

W aplikacjach przemysłowych o podwyższonej dynamice pracy istotne znaczenie ma nie tylko samo złącze, ale również materiał płaszcza kabla. Kable M12 marki Delock z powłoką PUR (TPU) zostały zaprojektowane do pracy w warunkach ciągłego ruchu oraz kontaktu z agresywnymi mediami.

• wysoka odporność na oleje, smary i środki chemiczne
• duża elastyczność przy wielokrotnym zginaniu i skręcaniu
• przystosowanie do pracy w prowadnikach i łańcuchach kablowych

Dostępność kabli PUR w wariantach A, D i X pozwala na precyzyjne dopasowanie rozwiązania do konkretnej aplikacji – od prostych połączeń sterujących, przez sieci Ethernet 100 Mbit/s, aż po wysokowydajne instalacje 10 Gbit/s w środowisku przemysłowym.

Podsumowanie

Adaptery i kable M12 marki Delock z kodowaniem A, D oraz X stanowią spójną i technicznie dopracowaną podstawę dla nowoczesnych instalacji przemysłowych, w których kluczowe znaczenie mają niezawodność połączeń, odporność środowiskowa oraz zgodność z obowiązującymi standardami komunikacyjnymi. Zastosowanie złączy M12 pozwala na bezpieczną integrację urządzeń automatyki z infrastrukturą sieciową, eliminując ograniczenia typowe dla klasycznych rozwiązań biurowych opartych wyłącznie o RJ45.

Dzięki precyzyjnemu kodowaniu mechanicznemu i elektrycznemu adapter M12 może być świadomie dobrany do konkretnego zastosowania — od uniwersalnych połączeń sygnałowych i sieciowych (A-coded), przez niezawodne sieci Ethernet 100 Mbit/s w automatyce (D-coded), aż po wysokowydajne instalacje Ethernet 1–10 Gbit/s (X-coded). Takie podejście umożliwia projektowanie skalowalnych i odpornych systemów, dostosowanych do rzeczywistych warunków pracy w środowisku przemysłowym.

Rozwiązania Delock wyróżniają się wysoką jakością wykonania, zgodnością z normami IEC oraz dostępnością w szerokiej gamie konfiguracji mechanicznych i materiałowych, w tym przewodów M12 PUR, przeznaczonych do aplikacji dynamicznych i pracy w obecności olejów, smarów oraz czynników chemicznych. Pozwala to na ich bezpieczne stosowanie w automatyce maszyn, robotyce, systemach transportowych, instalacjach rozproszonych oraz przemysłowych sieciach Ethernet.

W efekcie adaptery i przewody M12 marki Delock stanowią rozwiązanie nie tylko kompatybilne z aktualnymi wymaganiami automatyki i przemysłu 4.0, ale również przygotowane na dalszy rozwój infrastruktury sieciowej, edge computing oraz rosnące zapotrzebowanie na stabilną, wysokoprzepustową komunikację w środowisku przemysłowym.
