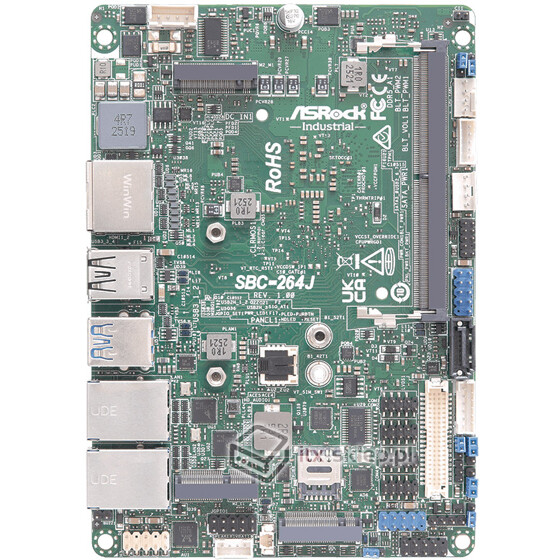

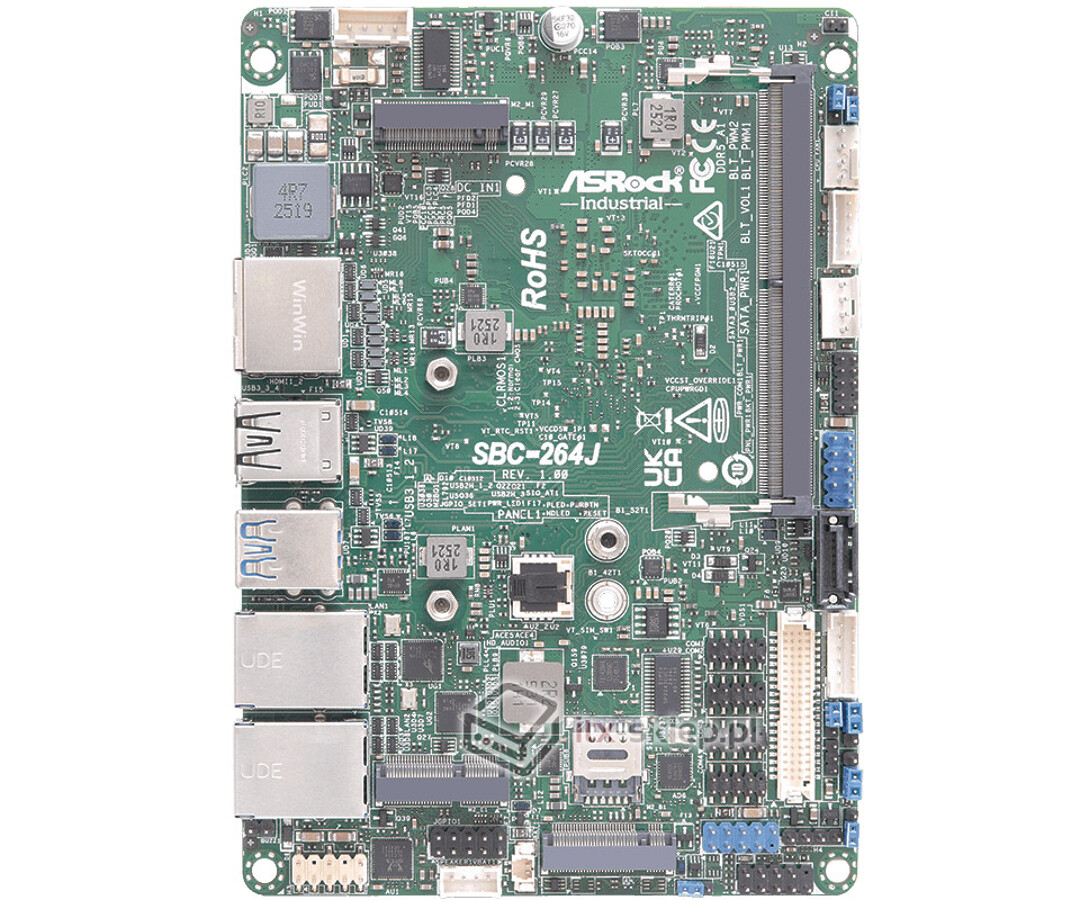

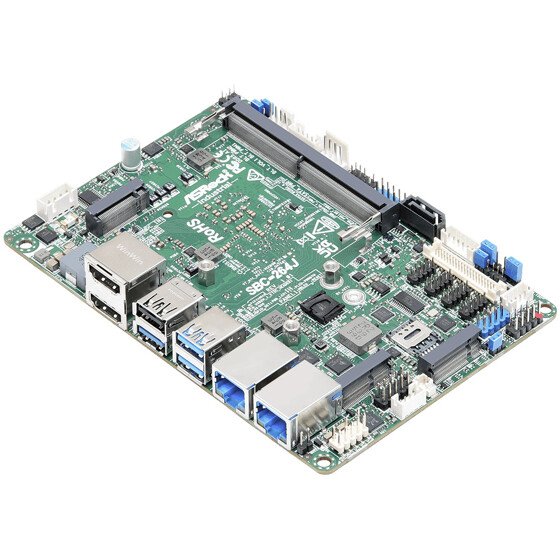

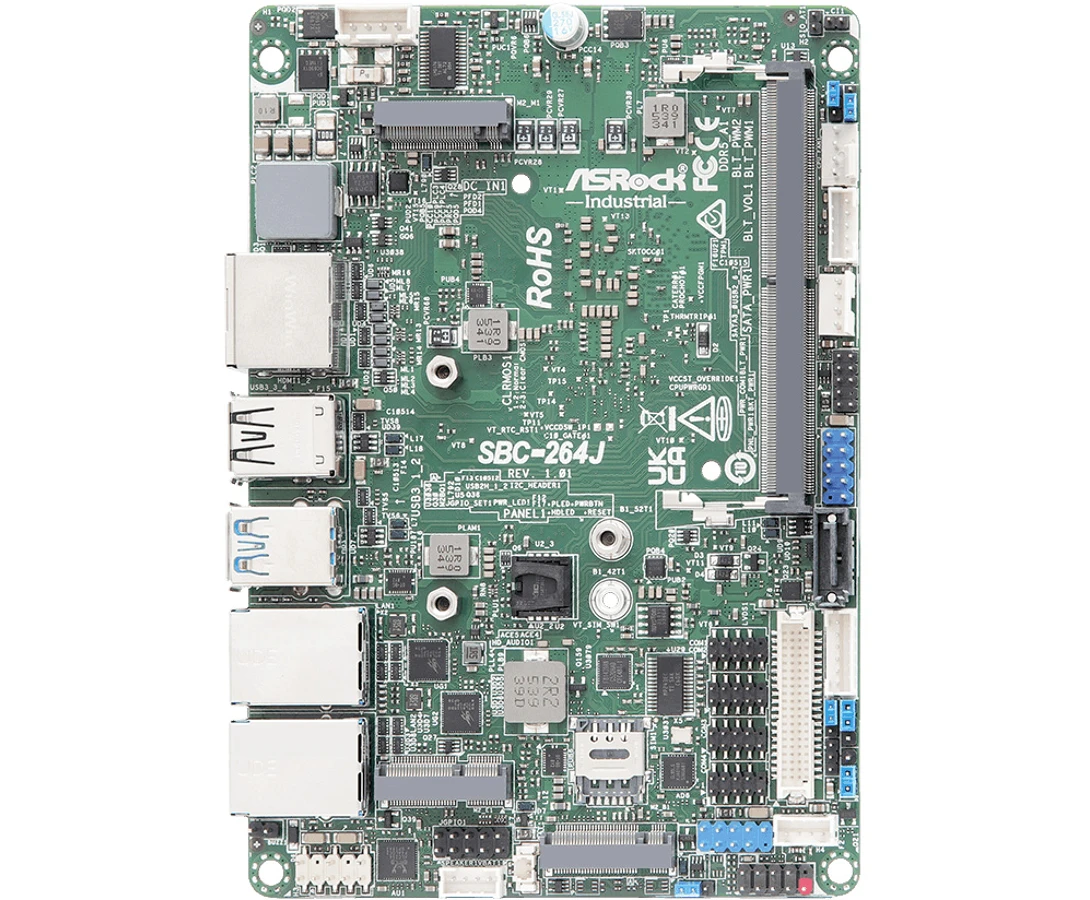

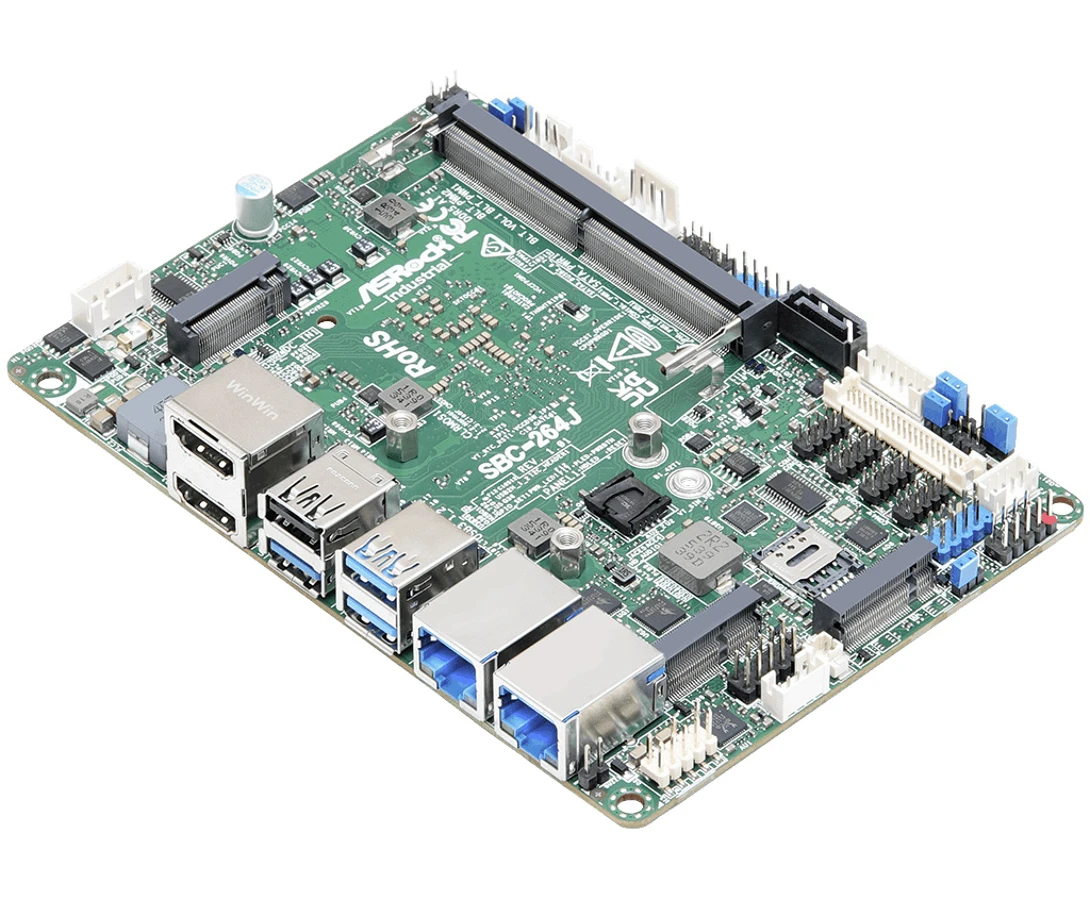

ASRock SBC-264J 3,5" Intel Alder Lake-N N97 DDR5 2xHDMI 2xLAN 9-36V DC

ASRock SBC-264J to wydajna i ekonomiczna płyta główna klasy SBC 3,5", która łączy nowoczesną platformę Intel z rozbudowanymi możliwościami łączności i wsparciem dla szerokiego zakresu urządzeń peryferyjnych. Produkt został zaprojektowany z myślą o projektach przemysłowych, automatyce, multimediach i aplikacjach embedded, którym zależy na stabilnej pracy i długim cyklu życia komponentów.

Nowoczesna platforma Intel i pamięć DDR5

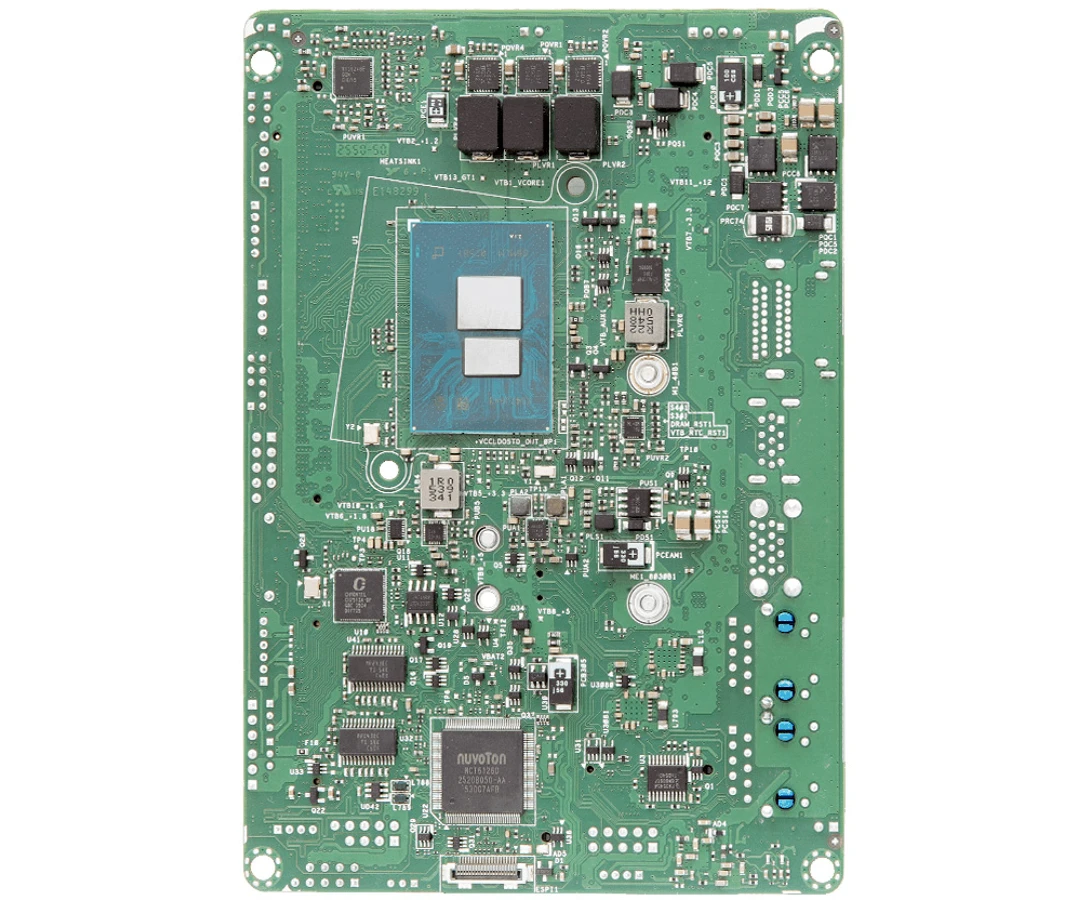

Płyta wykorzystuje energooszczędny, zintegrowany procesor z rodziny Intel Alder Lake-N SoC o maksymalnym taktowaniu do 3,6 GHz (SKU N97, 12W TDP), który zapewnia dobrą wydajność obliczeniową przy niskim poborze energii. Wsparcie dla pamięci DDR5-4800 MHz w jednym slocie SO-DIMM pozwala na instalację modułu o max. pojemności 32GB RAM, co pozytywnie wpływa na responsywność systemu i obsługę aplikacji o większych wymaganiach.

Rozbudowane wyjścia wideo i grafika Intel UHD

Zintegrowany układ Intel UHD Graphics umożliwia obsługę trybu triple display, co oznacza jednoczesne wykorzystanie wielu wyjść obrazu. Do dyspozycji użytkownika są:

• 2x HDMI 2.0b – do 4096 × 2160 @ 60 Hz, idealne dla monitorów i wyświetlaczy multimedialnych,
• 1x LVDS lub 1x eDP – dla paneli przemysłowych, z możliwym przełączaniem sygnałów przez BIOS.

Sieć i łączność

ASRock SBC-264J wyposażono w dwa porty sieciowe 2,5 GbE oparte na kontrolerach Realtek RTL8125BG, które zapewniają szybką transmisję danych w sieciach lokalnych - dwukrotnie szybszą niż standard Gigabit Ethernet. Choć rozwiązanie to nie obsługuje zaawansowanych funkcji deterministycznych (np. TSN), oferuje solidne osiągi sieciowe dla typowych zastosowań przemysłowych i IoT.

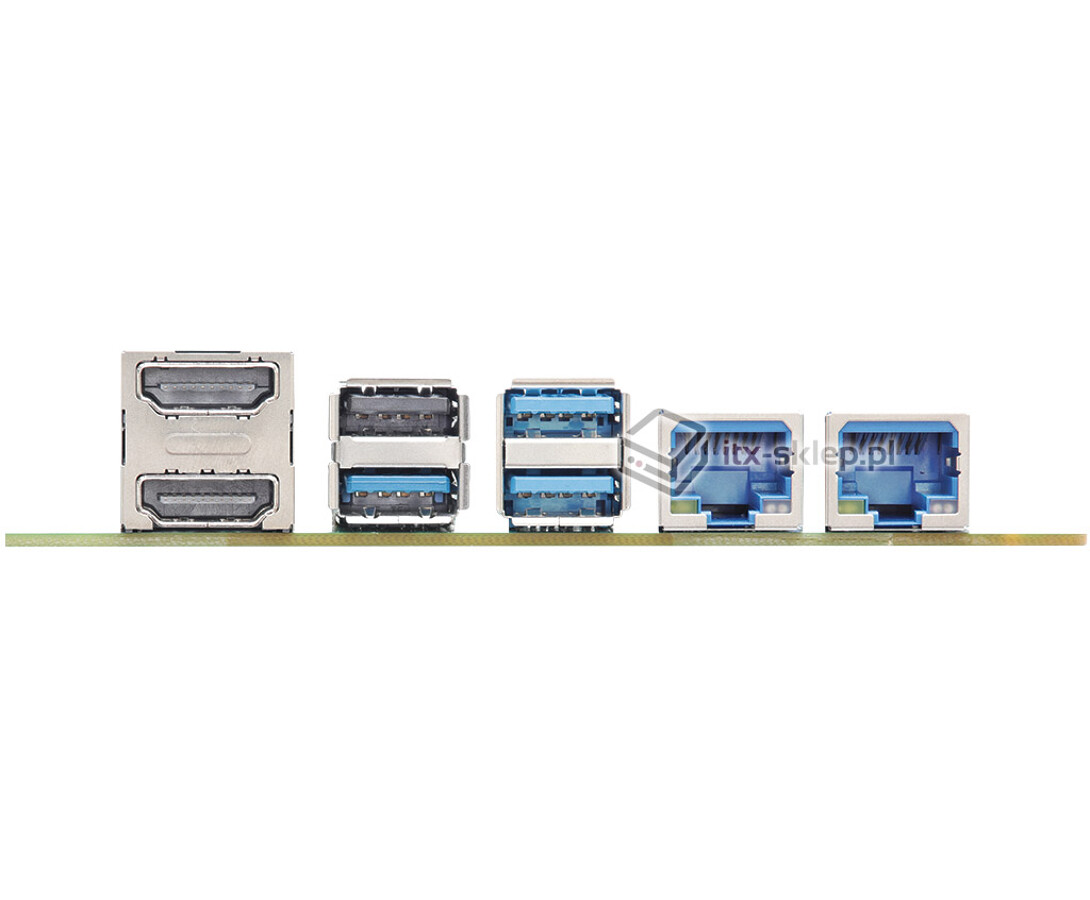

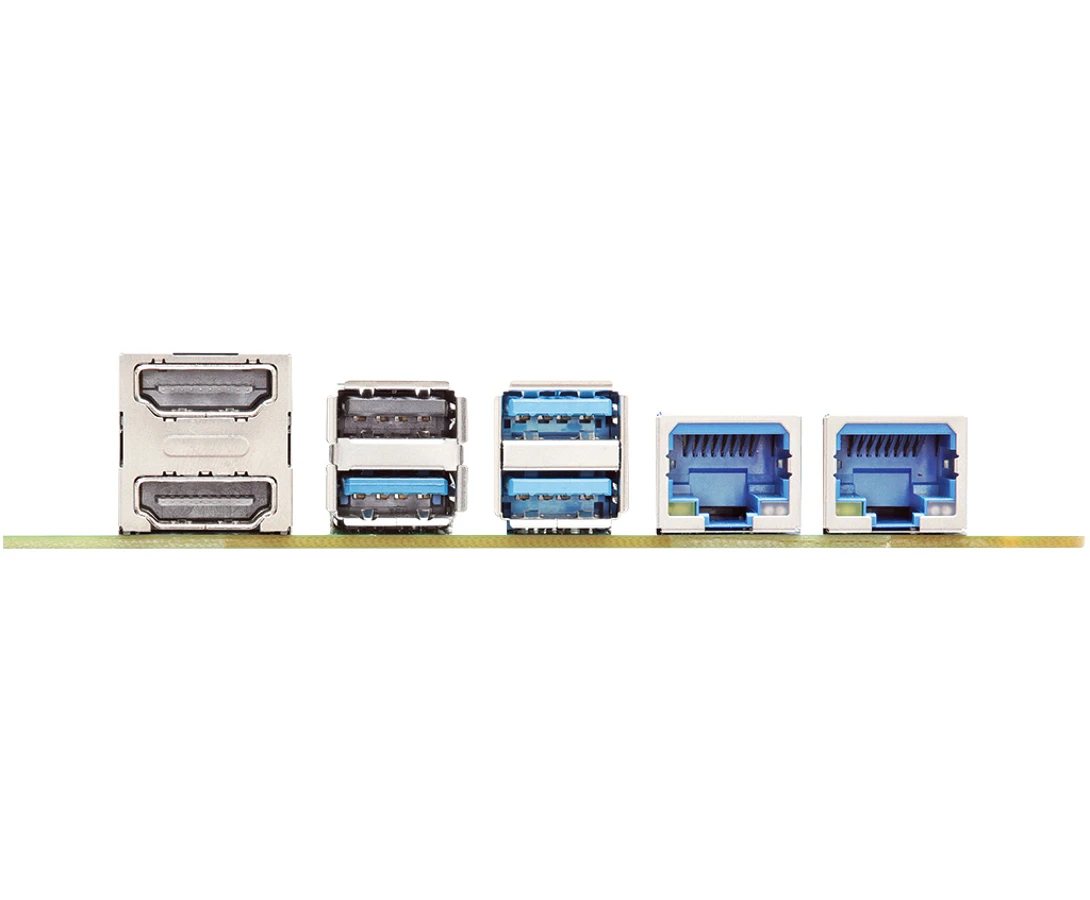

Porty, złącza i rozszerzenia

Płyta została wyposażona w szeroki zestaw portów we/wy oraz złączy wewnętrznych, co pozwala na elastyczne integracje w rozmaitych systemach i maszynach.

• 3x USB 3.2 Gen2 oraz x USB 2.0 – szybka łączność z urządzeniami zewnętrznymi;
• 4x porty COM (RS-232, jeden port z opcją RS-422/485) – do współpracy z urządzeniami przemysłowymi;
• 4x GPI / 4 × GPO – interfejsy GPIO do sygnałów sterujących;
• M.2 Key E (2230) – dla modułów bezprzewodowych;
• M.2 Key B (3042/3052) – z obsługą kart SIM i modemów 4G/5G;
• M.2 Key M (2242/2280) oraz SATA3 – dla nośników danych.

Multimedia i audio

Wbudowany kodek Realtek ALC256 HD zapewnia podstawową obsługę dźwięku wysokiej jakości, przydatną w systemach informacyjnych, interaktywnych kioskach lub terminalach multimedialnych.

Zasilanie i warunki pracy

ASRock SBC-264J obsługuje zasilanie DC 9~36 V, co pozwala na pracę zarówno w środowiskach zasilanych bateryjnie, jak i w klasycznych instalacjach przemysłowych. Płyta jest przystosowana do działania w wymagających warunkach, w temperaturach od −20°C do +70°C i wilgotności od 5% do 90%, co czyni ją odpowiednią do aplikacji 24/7/365.

Funkcje bezpieczeństwa i stabilności

Na płytę przewidziano nagłówek dla modułu TPM oraz wsparcie dla Intel® PTT, co umożliwia implementację funkcji bezpieczeństwa sprzętowego, kluczowych w systemach chroniących dane i urządzenia przed nieautoryzowanym dostępem.

Przykładowe zastosowania

ASRock SBC-264J świetnie sprawdza się w rozwiązaniach, gdzie ekonomia i funkcjonalność idą w parze z wymaganiami przemysłowymi i rozwojowymi. Dzięki wydajnej platformie Intel, rozszerzalnym interfejsom i szybkiej łączności sieciowej, płyta może być wykorzystywana jako jednostka centralna

• systemach automatyki przemysłowej – sterowanie maszynami, urządzeniami pomiarowymi, kontrola jakości i komunikacja z PLC;
• terminalach multimedialnych i kioskach – wyświetlacze informacji, punkty samoobsługowe, systemy Digital Signage;
• bramach IoT i przetwarzaniu brzegowym (edge) – lokalna analiza danych, przetwarzanie sygnałów oraz zarządzanie czujnikami;
• mobilnych systemach IPC i transporcie – aplikacje wymagające zasilania DC, odporności na warunki środowiskowe i stabilnej komunikacji sieciowej;
• systemach bezpieczeństwa – monitoring, kontrola dostępu, archiwizacja danych; oraz
• rozwiązaniach sieciowych i serwerach brzegowych – dzięki szybkim łączom 2,5 GbE do komunikacji z centralą lub innymi urządzeniami.
